上海禹軒閥門有限公司是一家專業蝸輪箱（頭）源頭工廠，各類蝸輪箱（頭）供應批發-公司主要產品有普通型蝸輪箱（代號ＱＤＸ３）、配電動型蝸輪箱（代號ＱＤＸ３－Ｄ）、管網型蝸輪箱（代號ＱＤＸ３－Ｇ）、雙級型蝸輪箱（代號ＱＤＸ３－Ｓ）、出口型蝸輪箱（代號ＷＱＤＸ３）、信號型蝸輪箱（代號ＸＱＤＸ３）等類型的蝸輪箱，ＪＣ４型高壓正齒輪傳動手動裝置，ＢＡ型美標弧傘齒輪傳動手動裝置。
上海禹軒蝸輪是上海地區專業生產閥門蝸輪箱的廠家，公司擁有優良的設備，技術力量和完善的檢測手段，根據多年研制經驗和國內閥門使用單位對閥門產品使用要求的不斷提高，一直研發蝸輪蝸桿驅動裝置的技術，為不斷生產質量穩定的蝸輪箱產品提供了有力的保障，并快速的將貨源送達到閥門工廠。同時公司也為全國各地電廠/水廠/化工/能源等行業提供維修和更換各類蝸輪箱業務。
上海禹軒主要產品有不銹鋼蝸輪箱、出口型蝸輪箱、單級蝸輪箱、雙級蝸輪箱、普通型閥門蝸輪箱、配電動型球閥蝸輪箱、管網型蝶閥蝸輪箱、山西型閥門蝸輪頭、閥門驅動裝置、信號型蝸輪蝸桿驅動裝置等類型的蝸輪箱，JC4型高壓正齒輪傳動手動裝置，BA型美標弧齒輪傳動手動裝置。適用于蝶閥（DN25～DN3000）、球閥（DN25～DN1500）、旋塞閥等類型閥門。特殊型可輸出360度轉角。
|

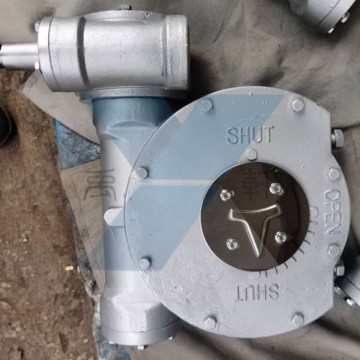

QDX3-S8不銹鋼蝸輪箱,部分回轉型閥門手動裝置/QDX3-G/S系列閥門裝置尺寸表 |
||||||||||
|
蝸輪型號 |
S7# |
S8# |
S9# |
S10# |
S11# |
S12# |
S13# |
S14# |
S15# |
S16# |
|
G7# |
G8# |
G9# |
G10# |
G11# |
G12# |
G13# |
G14# |
G15# |
G16# |
|
|
技術參數 |
||||||||||
|
速比 |
475；1 |
495；1 |
530；1 |
594；1 |
648；1 |
|
1920；1 |
2307；1 |
2703；1 |
2759；1 |
|
輸入力矩Nm |
132 |
:40 |
150 |
152 |
152 |
152 |
195 |
195 |
195 |
250 |
|
輸出力矩Nm |
4200 |
5460 |
5480 |
5850 |
7020 |
18300 |
28500 |
34000 |
39000 |
50000 |
|
旋轉行程 |
90° |
90° |
90° |
90° |
90° |
90° |
90° |
90° |
90° |
90° |
|
限位調整 |
±5° |
±5° |
±5° |
±5° |
±5° |
±5° |
±5° |
±5° |
±5° |
±5° |
|
蝶閥參配DN |
350-400 |
450-500 |
600 |
700 |
800 |
900-1000 |
1100-1300 |
1400-1800 |
1800-2000 |
2400 |
|
球閥參配DN |
200 |
250-300 |
350 |
400 |
500 |
600 |
800 |
1000 |
1200 |
1200 |
|
連接尺寸 |
||||||||||
|
連接中心（D） |
200 |
235 |
260 |
300 |
350 |
400 |
475 |
560 |
650 |
800 |
|
連接孔中心D1） |
165 |
185 |
200 |
254 |
298 |
356 |
406 |
480 |
490 |
720 |
|
法蘭凹面（D2） |
130×4 |
130×5 |
160×6 |
200×6 |
230×6 |
260×6 |
300×6 |
370×6 |
490×5 |
600×8 |
|
孔徑：孔數（N-M） |
4-M18 |
4-M16 |
8-M16 |
8-M18 |
8-M20 |
12-M22 |
12-M22 |
12-M22 |
12-M22 |
12-M30 |
|
軸孔 |
40-45 |
45-55 |
55-60 |
60-70 |
70-90 |
90-105 |
110-130 |
140-160 |
180-200 |
200-250 |
|
平鍵×條數×90°（b) |
12×2 |
14×2 |
16×2 |
18×2 |
20×2 |
22×2 |
28×2 |
28×2 |
32×2 |
36×2 |
|
安裝高度 |
85 |
90 |
100 |
105 |
110 |
130 |
165 |
185 |
200 |
250 |
|
手輪直徑 |
350 |
350 |
400 |
400 |
450 |
450 |
500 |
600 |
600 |
600 |
|
外型尺寸 |
||||||||||
|
A |
450 |
490 |
535 |
630 |
670 |
775 |
840 |
970 |
1025 |
1410 |
|
B |
340 |
360 |
395 |
470 |
500 |
575 |
590 |
660 |
740 |
1080 |
|
C |
505 |
520 |
540 |
560 |
640 |
740 |
900 |
990 |
11500 |
1520 |
|
E |
345 |
355 |
370 |
375 |
420 |
480 |
563 |
625 |
820 |
1020 |
|
H |
102 |
121 |
134 |
150 |
150 |
170 |
205 |
215 |
240 |
340 |
|
箱體外徑(Q) |
255 |
275 |
300 |
350 |
400 |
450 |
580 |
660 |
840 |
1070 |
|
重量kg |
37 |
50 |
84 |
68 |
112 |
157 |
277 |
360 |
750 |
1500 |
溫馨提示訂購蝸輪箱須知：請在訂貨時提供閥門蝸輪箱的詳細型號、孔中心距離、閥桿直徑、法蘭連接尺寸、孔數和孔大小、銷鍵大小、速比、輸入輸出（力矩）閥門參配通徑等，以便于禹軒提供適用的產品。
