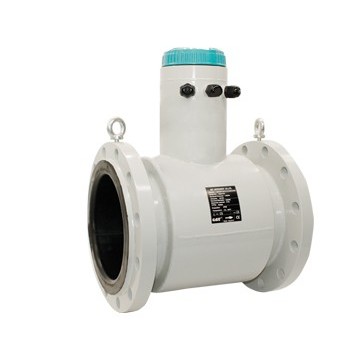

青天儀表 QTLD/F型非滿管流量計測生
- 是否定制：
- 是
- 連接方式：
- 螺紋連接 法蘭連接 法蘭夾裝連接
- 規格：
- 多種口徑

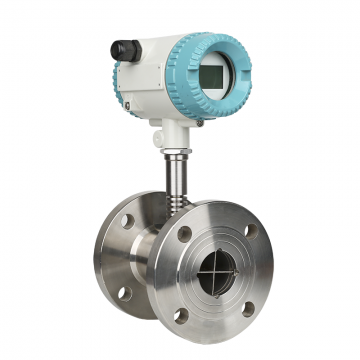

青天儀表LWGY液體渦輪流量計多種口徑
LWGY液體渦輪流量計是一種精密流量測量儀表,與相應的流量積算儀表配套可用于測量液體的流量和總量.液體渦輪流量計廣泛用于石油、化工、冶金、科研等領域的計量、控制系統.配備有衛生接頭的液體渦輪流量計可以應用于制藥行業.
智能液體渦輪流量計是采用超低功耗單片微機技術研制的渦輪流量傳感器與顯示積算一體化的新型智能儀表,采用雙排液晶現場顯示,具有機構緊湊、讀數直觀清晰、可靠性高、不受外界電源干擾、抗雷擊、成本低等明顯優點.
液體渦輪流量計結構為防爆設計,可以顯示流量總量,瞬時流量和流量滿度百分比.電池采用長效鋰電池,單功能積算表電池使用壽命可達5年以上,多功能顯示表電池使用壽命也可達到12個月以上.
LWGY系列渦輪流量計是速度式流量計中的主要種類,當被測流體流過渦輪流量計傳感器時,在流體的作用下,葉輪受力旋轉,其轉速與管道平均流速成正比,同時,葉片周期性地切割電磁鐵產生的磁力線,改變線圈的磁通量,根據電磁感應原理,在線圈內將感應出脈動的電勢信號,即電脈沖信號,此電脈動信號的頻率與被測流體的流量成正比.
流體流經傳感器殼體,由于葉輪的葉片與流向有一定的角度,流體的沖力使葉片具有轉動力矩,克服摩擦力矩和流體阻力之后葉片旋轉,在力矩平衡后轉速穩定,在一定的條件下,轉速與流速成正比,由于葉片有導磁性,它處于信號檢測器(由永久磁鋼和線圈組成)的磁場中,旋轉的葉片切割磁力線,周期性的改變著線圈的磁通量,從而使線圈兩端感應出電脈沖信號,此信號經過放大器的放大整形,形成有一定幅度的連續的矩形脈沖波,可遠傳至顯示儀表,顯示出流體的瞬時流量和累計量.在一定的流量范圍內,脈沖頻率f與流經傳感器的流體的瞬時流量Q成正比,流量方程為:Q=3600×f/k式中:
f——脈沖頻率[Hz];
k——傳感器的儀表系數[1/m],由校驗單給出.若以[1/L]為單位Q=3.6×f/kQ——流體的瞬時流量(工作狀態下)[m3/h];
3600——換算系數.
每臺傳感器的儀表系數由制造廠填寫在檢定證書中,k值設入配套的顯示儀表中,便可顯示出瞬時流量和累積總量.
